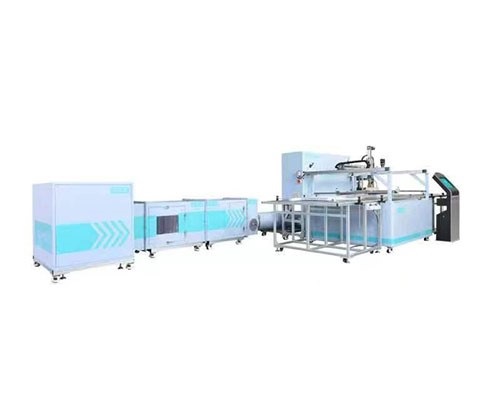

SX-L1270 高效过滤器扫描试验台
SX-L1270高效过滤器扫描试验台（简称试验台）依据欧标EN1822-4的原则和要求并参照相关标准进行设计制造。在确定的风量条件下，测试过滤器的效率和阻力并借助自动扫描的方法对过滤器进行检漏，并可以手动方式重复检测漏点位置。试验台的基础和核心是粒子计数器，试验台使用的气溶胶介质是液态气溶胶（DEHS），粒径≥0.3μm。
参考标准：
EN1822:2009高效率空起过滤器；
GB/T13554-2020(高效空气过滤器)；
GB/T6165-2021(高效空气过滤器性能试验方法效率和阻力)；
IEST-RP-CC007.2ULPA过滤器试验；
ISO29463-2011高效率空气过滤器；
参数：
|
型号 |
SX-L1270C |
|
上位机 |
采用先进的组态软件系统 |
|
下位机 |
西门子PLC |
|
计数器 |
5台大流量激光粒子计数器 |
|
计数器采样流量 |
28.3L/min±5% |
|
计数器粒径档 |
0.3um、0.5um、1.0um、3.0um、5.0um、10.0um |
|
气溶胶 |
DEHS |
|
稀释器 |
1：100 |
|
测试的过滤器 |
平板型高效过滤器 |
|
过滤器尺寸范围 |
300mmX300mm-1200mmX1200mm |
|
过滤器厚度范围 |
50mm-300mm |
|
测试的效率范围 |
85%-99.9995%@≥0.3um |
|
风量范围 |
500m3/h-3500 m3/h |
|
阻力范围 |
0-1000Pa |
|
测试面处风速均匀性 |
≤10% |
|
扫描头速度 |
≤5cm/s（可调） |
|
供电电压 |
三相四线：AC380V±5%;频率50Hz |
|
耗电功率 |
10KW |
|
测试台尺寸 |
8600X4000X2000mm(长X宽X高)预估 |
|
气源 |
（无油、无水）：≥0.4MPa |
